HECK SOQEL A2 [sprich: SOCKEL A2] ist das erste geprüfte und zugelassene, nicht brennbare Sockeldämmsystem mit Steinwolle-Dämmplatten. Die gängige Meinung, dass Dämmplatten aus Steinwolle nicht für den Einsatz im Sockelbereich geeignet sind, gehört damit der Vergangenheit an.
HECK SOQEL A2
HECK SOQEL A2 [sprich: SOCKEL A2] ist das erste geprüfte und zugelassene, nicht brennbare Steinwolle-Sockeldämmsystem. HECK SOQEL A2 revolutioniert den WDVS-Sockel! Zum ersten Mal ist es möglich, die komplette Fassade inklusive Sockel mit Steinwolle zu dämmen. Ohne Dämmstoffwechsel, dafür mit allen Vorteilen, die Steinwolle bietet: nicht brennbar, bestehend aus natürlichen Rohstoffen, recycelfähig, diffusionsoffen, schallabsorbierend und vieles mehr. Und das Wichtigste - HECK SOQEL A2 ist bauaufsichtlich zugelassen! Das bedeutet, dass mit HECK SOQEL A2 eine ordnungsgemäße Bauausführung nachgewiesen und die baurechtliche Absicherung gewährleistet ist.

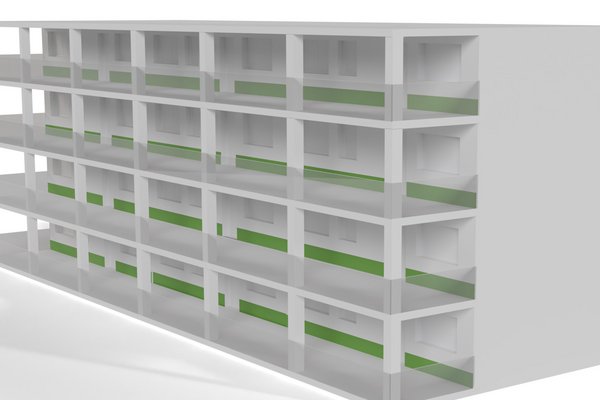

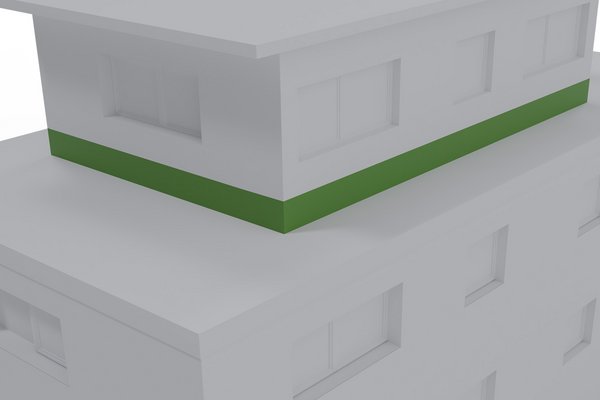

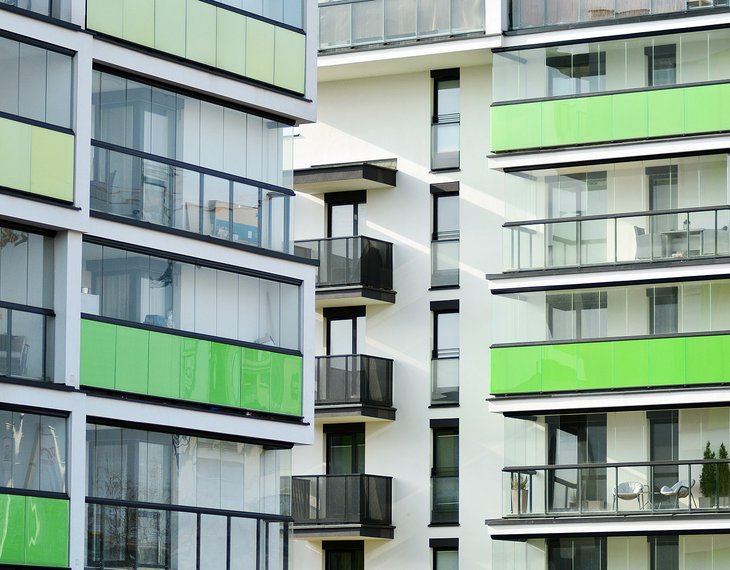

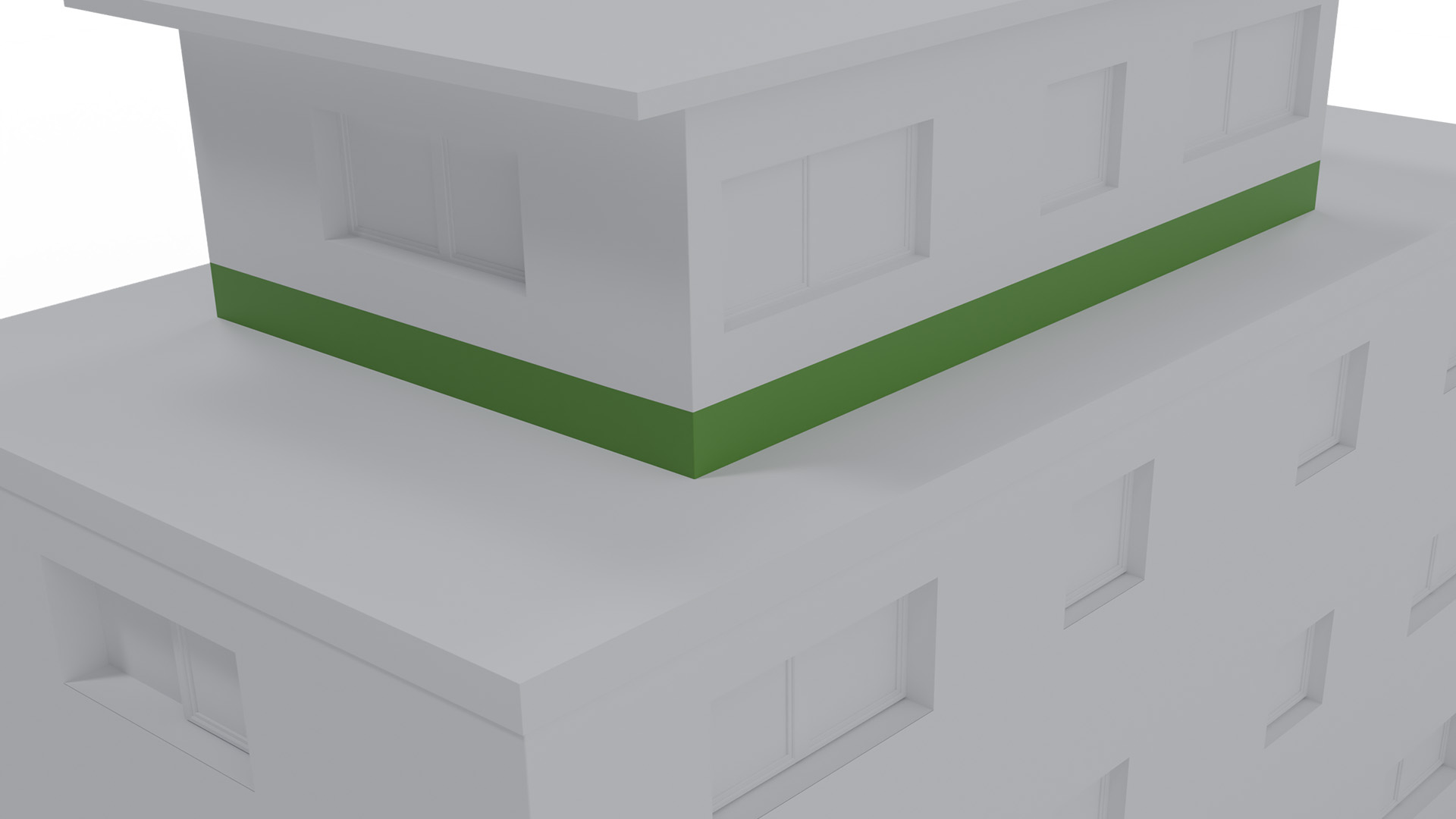

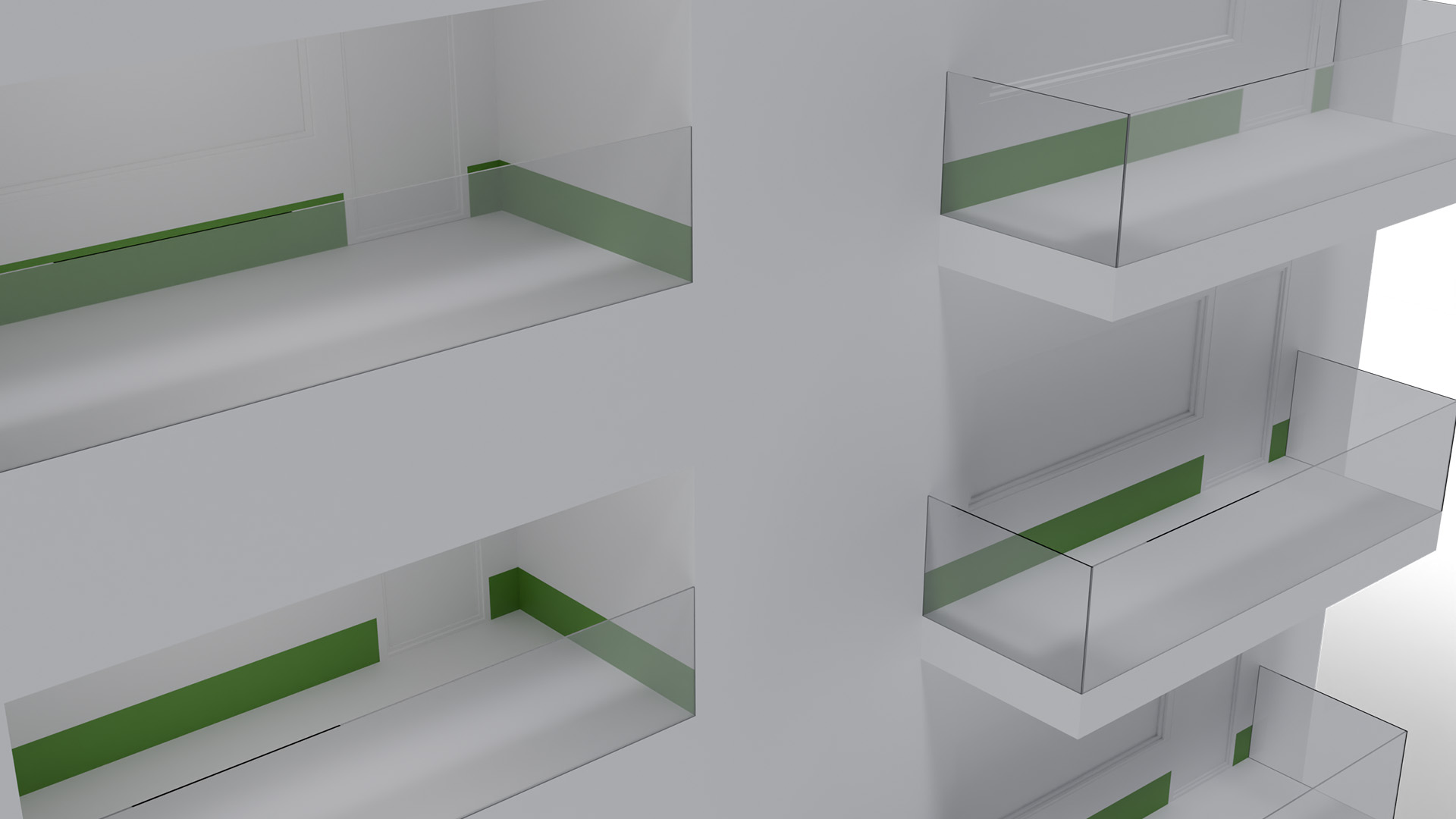

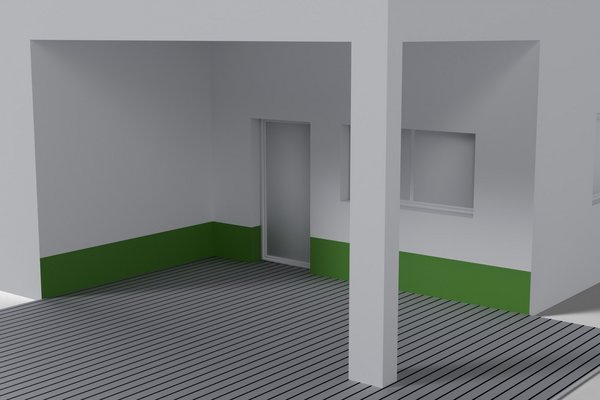

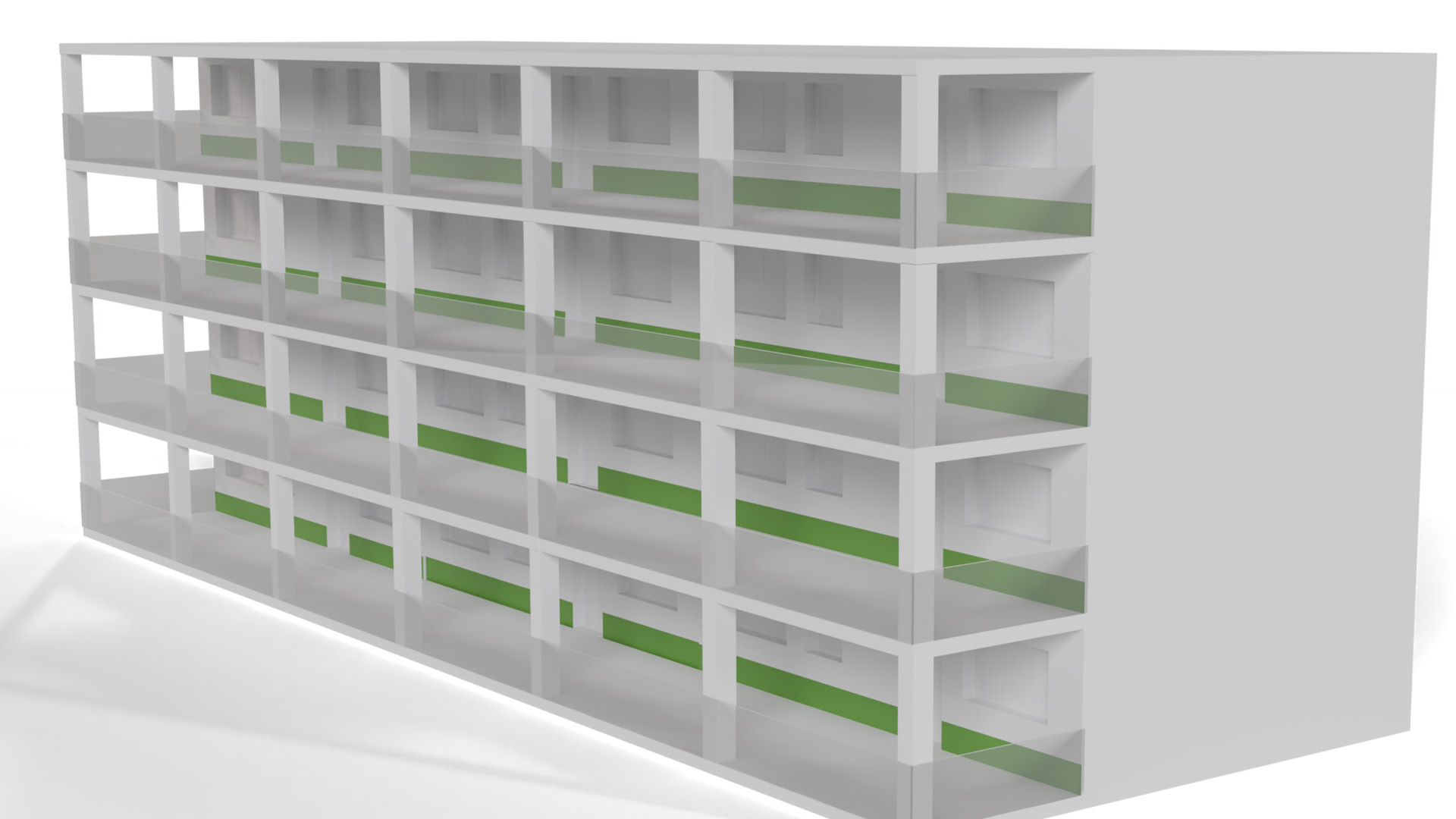

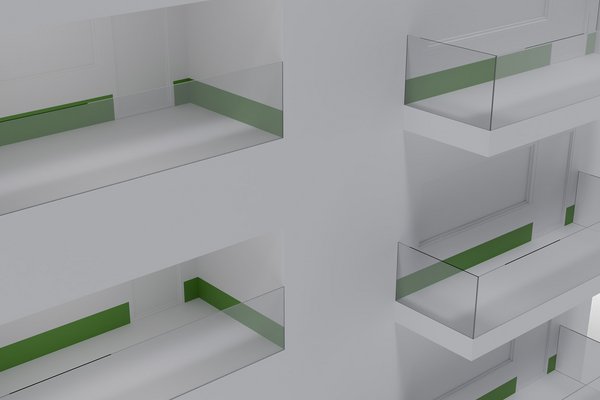

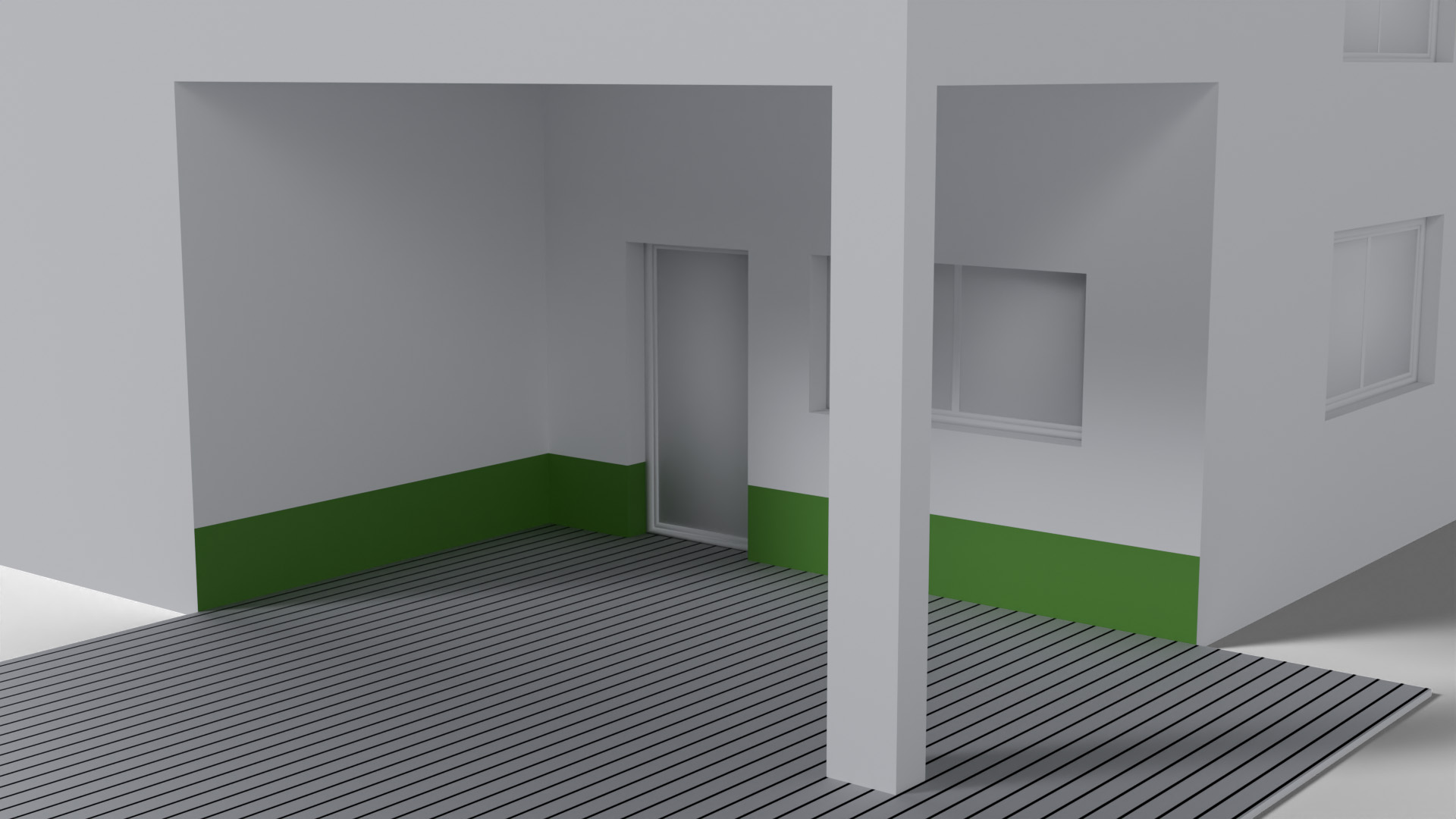

Der Sockel bezeichnet den unteren Abschnitt der Außenwand eines Gebäudes, der die Verbindung zum Fundament herstellt. Er wird stark beansprucht, z. B. durch Bodenfeuchtigkeit, Spritzwasser oder mechanische Einwirkungen. Bei WDVS-gedämmten Fassaden kommt dem Sockelbereich neben der Schutzfunktion des Mauerwerks vor äußeren Einflüssen auch die ästhetische Aufgabe zu, einen optischen Abschluss der Fassadenfläche nach unten zu bieten. Aber Achtung: der Sockel ist nicht nur der untere Abschluss des Gebäudes. Auch in anderen Gebäudeteilen existieren Sockel, die besonderen Anforderungen unterliegen, z. B. bei Balkonen, Terrassen, Loggien, Laubengängen und Aufstockungen. Mit HECK SOQEL A2 steht im Ergebnis eine komplett durchgängige Steinwolle-Dämmung vom Sockel bis zum Dachansatz mit allen bekannten Vorteilen dieses Dämmstoffs!
Verarbeitung HECK SOQEL A2

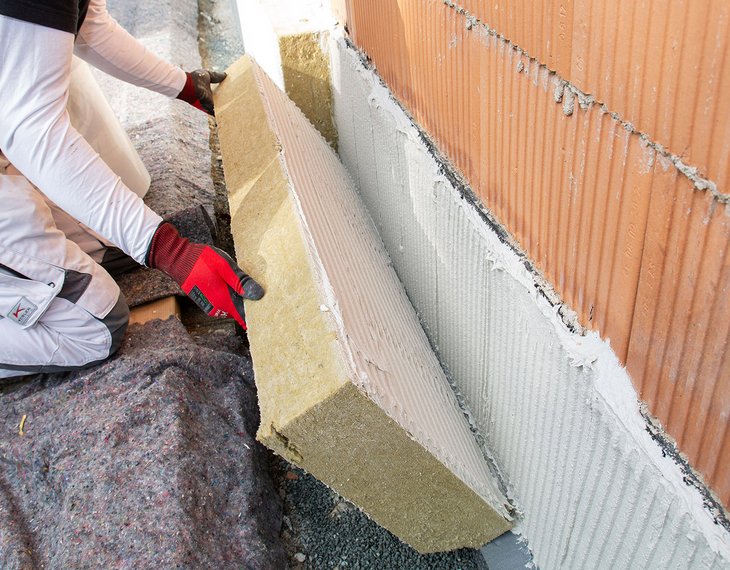

Wie verarbeitet man Steinwolle im Sockel? Unsere Videos zeigen die Sockeldämmung mit Steinwolle-Dämmplatten. Dabei wird jeweils das bauaufsichtlich zugelassene Steinwolle-Sockeldämmsystem HECK SOQEL A2 in verschiedenen Varianten bzw. Einbausituationen appliziert.

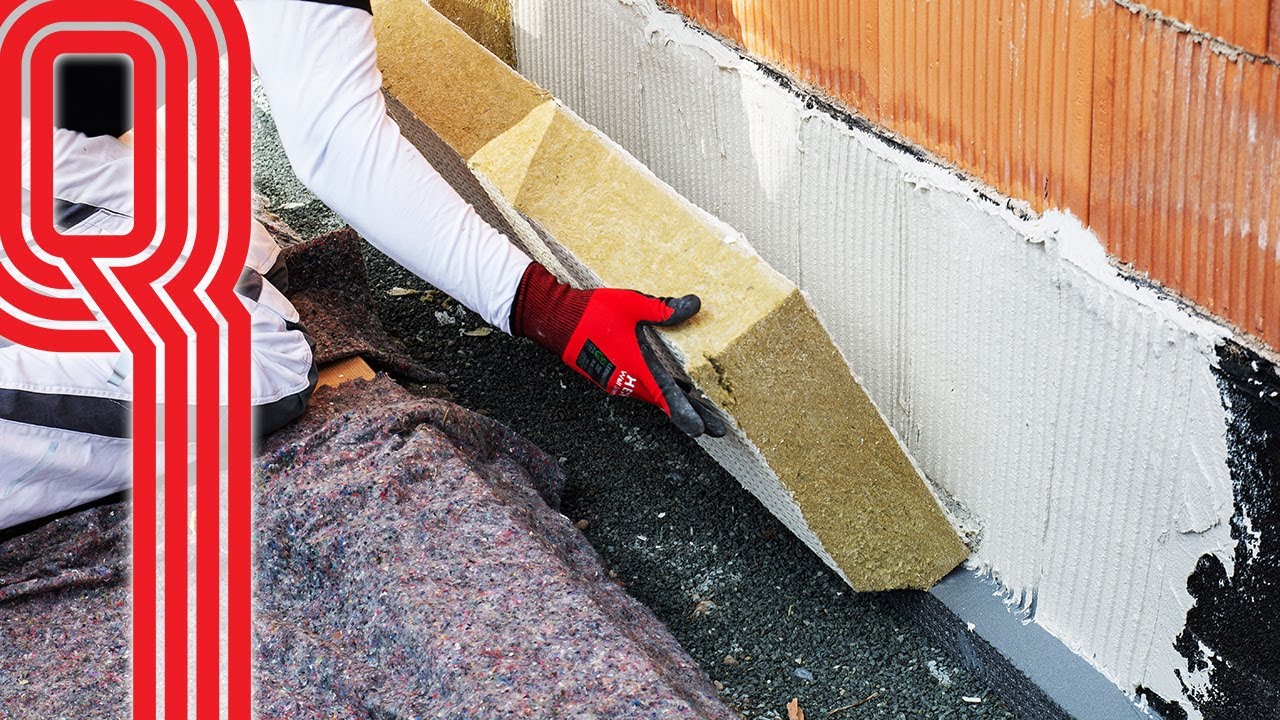

Flächenbündig, bei vorhandener Perimeterdämmung

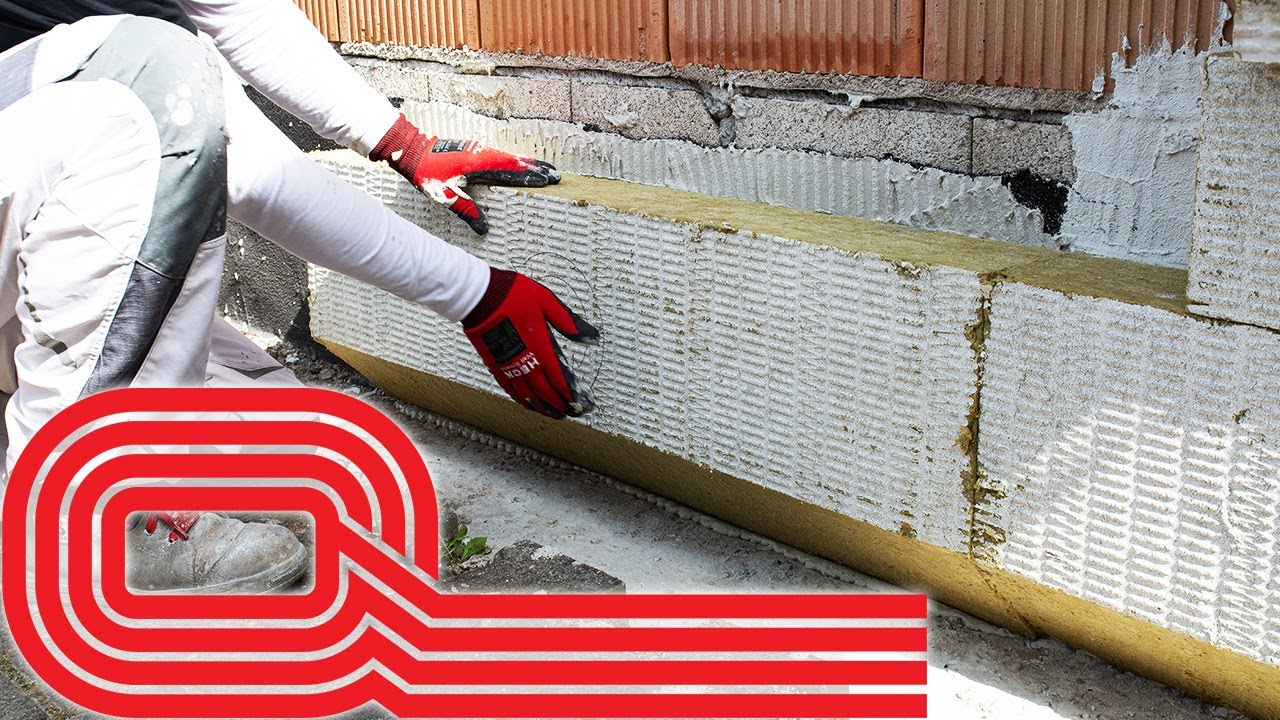

Bei Klick auf den Play-Button werden Inhalte der Videoplattform YouTube geladen. Dabei können Cookies gespeichert werden.Flächenbündig, ohne Perimeterdämmung

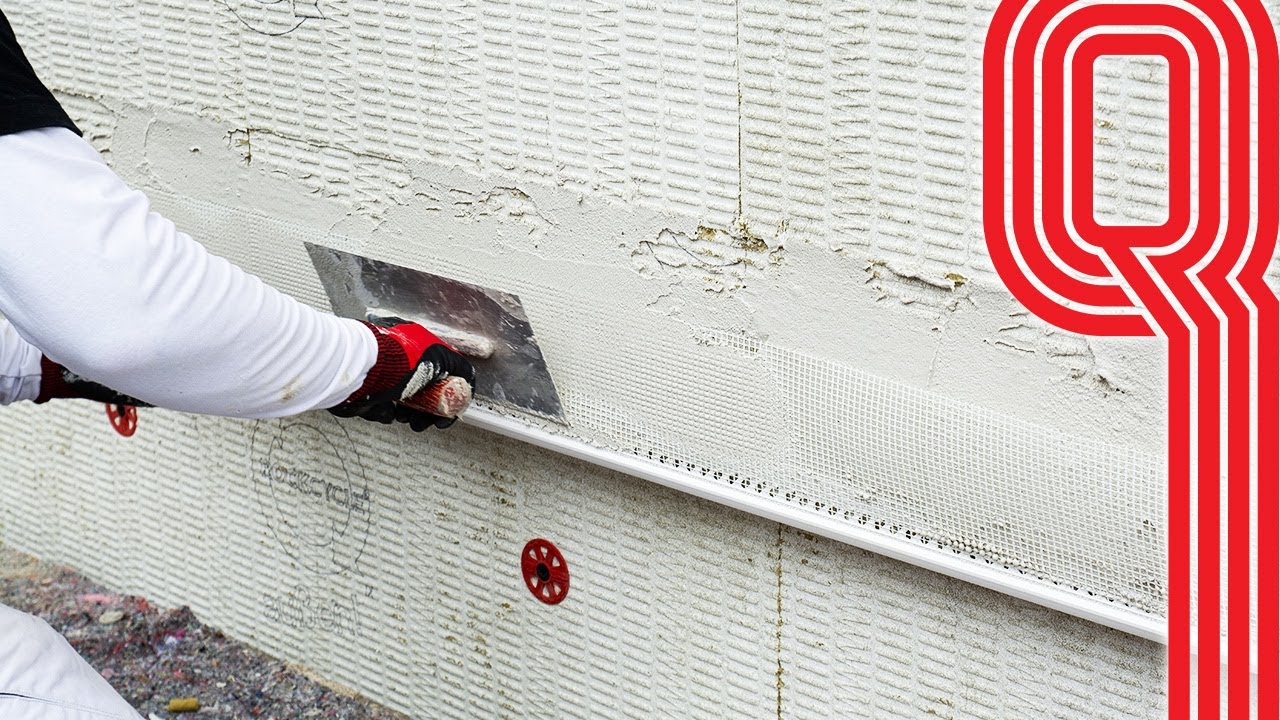

Bei Klick auf den Play-Button werden Inhalte der Videoplattform YouTube geladen. Dabei können Cookies gespeichert werden.Rückspringend, bei vorhandener Perimeterdämmung
Bei Klick auf den Play-Button werden Inhalte der Videoplattform YouTube geladen. Dabei können Cookies gespeichert werden.HECK SOQEL A2

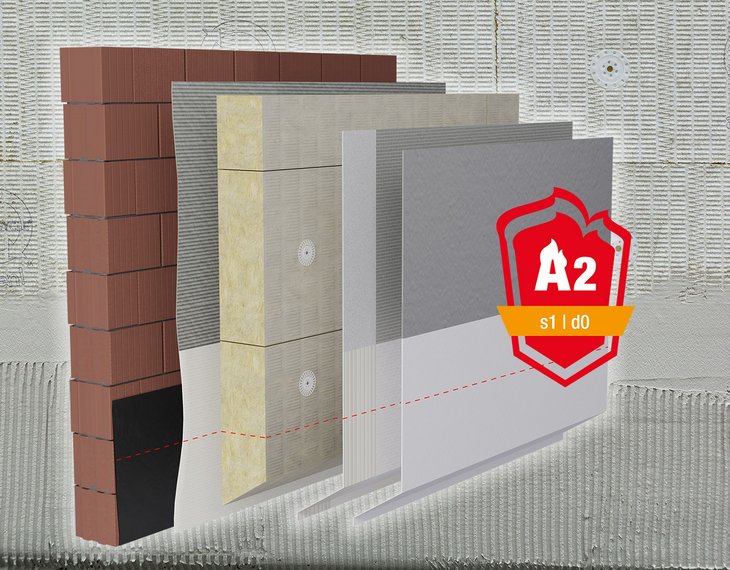

Sicherheit geht vor! Das Sockeldämmsystem HECK SOQEL A2 erfüllt höchste Anforderungen an den Brandschutz. Das Brandverhalten des Systems ist gemäß europäischer Norm DIN EN 13501-1 in die Euroklasse A2 - also nicht brennbar - eingeteilt. Zudem wurde für das System nur eine geringe Rauchentwicklung (s1) sowie keinerlei Abtropfen (d0) klassifiziert. Das System ist so konzipiert und zugelassen, dass es in seiner Basis-Ausführung mit einem einzigen, mineralischen Werktrockenmörtel - HECK K+A SL - im folgenden Systemaufbau auskommt:
Kleber: HECK K+A SL
Dämmstoff: HECK Coverrock X-2
Befestigung: HECK Schraubdübel STR-U 2G
Armierung: HECK K+A SL mit HECK AGG CER
Oberputz (gefilzt): HECK K+A SL
Was bedeutet das? Da entsprechende Prüfszenarien und Prüfnormen für Sockel-Dämmsysteme noch nicht vorhanden sind, wurde zusammen mit einem Gutachterteam ein entsprechendes Prüfprogramm aufgestellt. Äußerst umfangreiche Prüfungen, zahlreiche Klein-, aber auch Großprüfungen, wurden umgesetzt. Dabei fanden keine Simulationen oder Computermessungen statt. Das gesamte Prüfszenario war auf die in der Realität vorzufindende Sockelsituation ausgelegt. Nach Fertigstellung der Prüfungen wurden die Ergebnisse in einem Gutachterteam diskutiert und bewertet und anschließend die bauaufsichtliche Zulassung beantragt. Das Ergebnis ist HECK SOQEL A2 - Wir sind der erste WDVS-Systemhalter mit einem geprüften und zugelassenem, nicht brennbarem Steinwolle-Sockeldämmsystem.

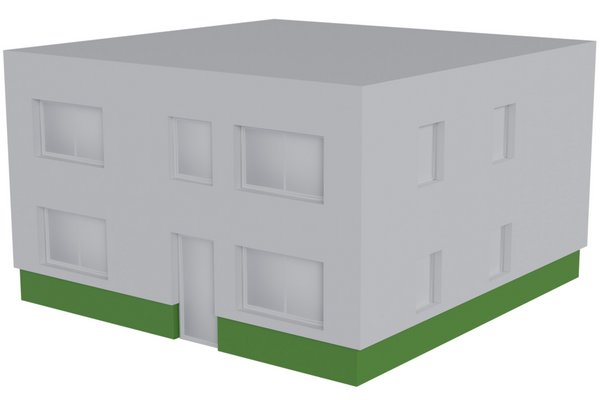

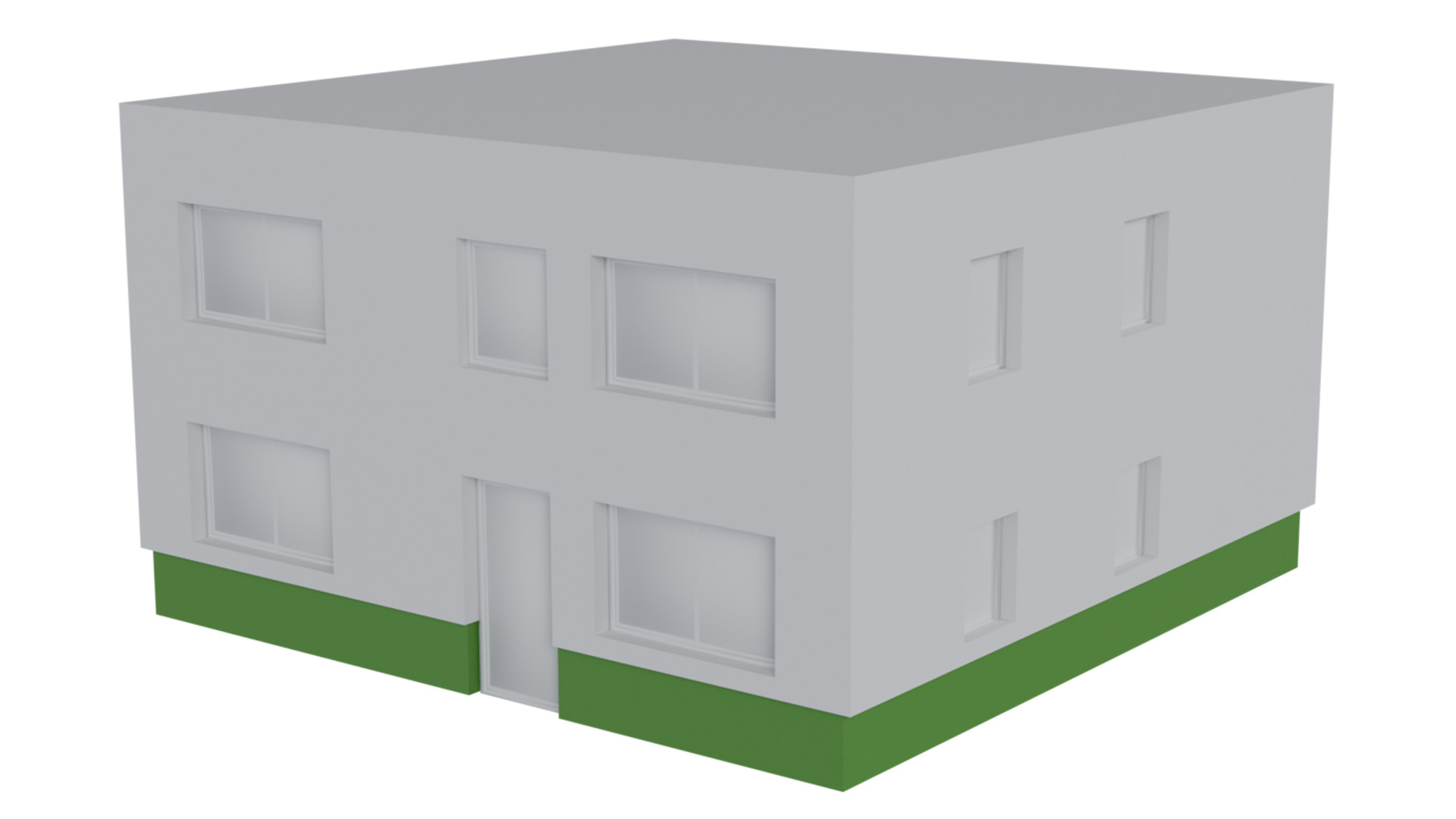

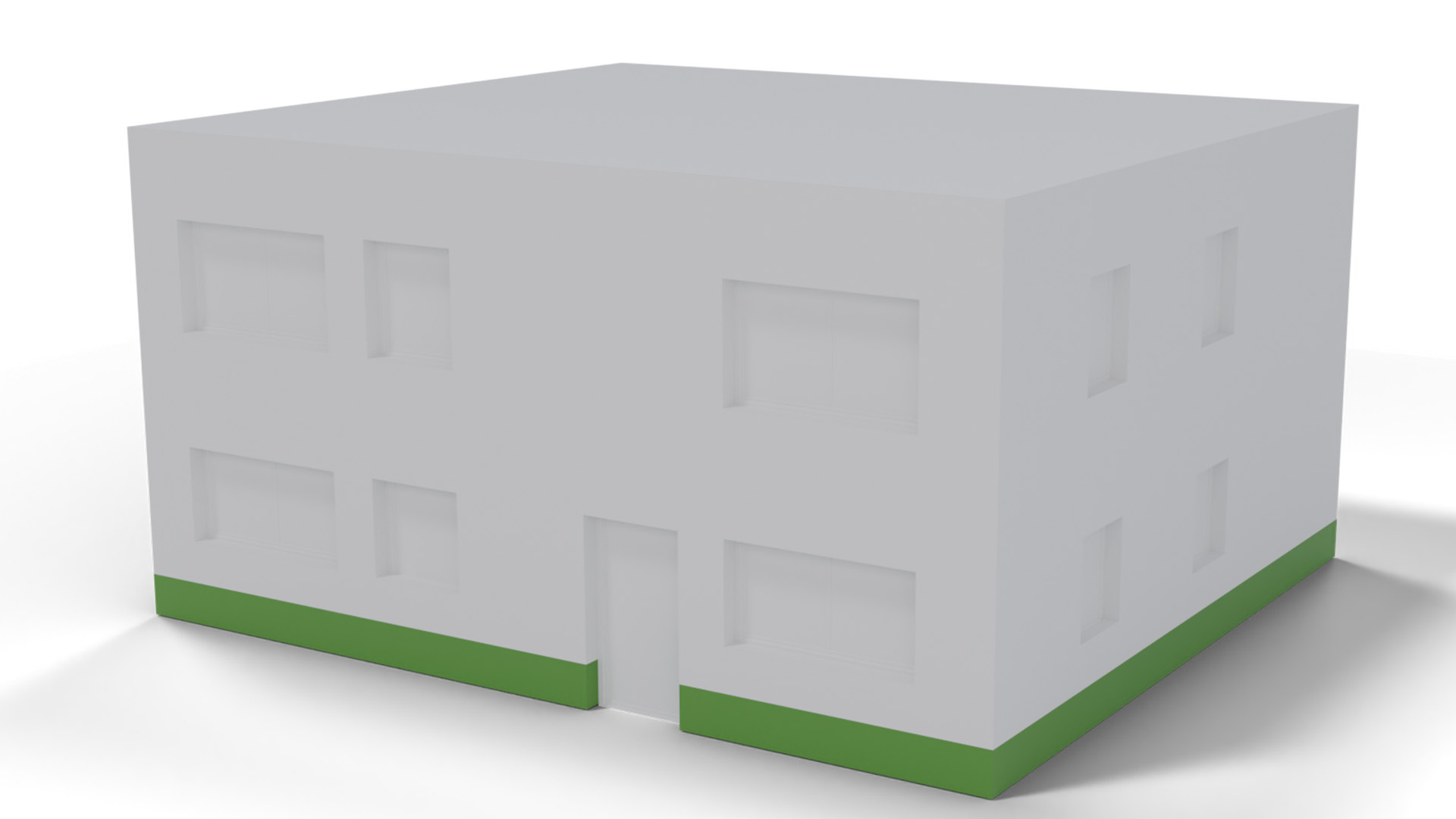

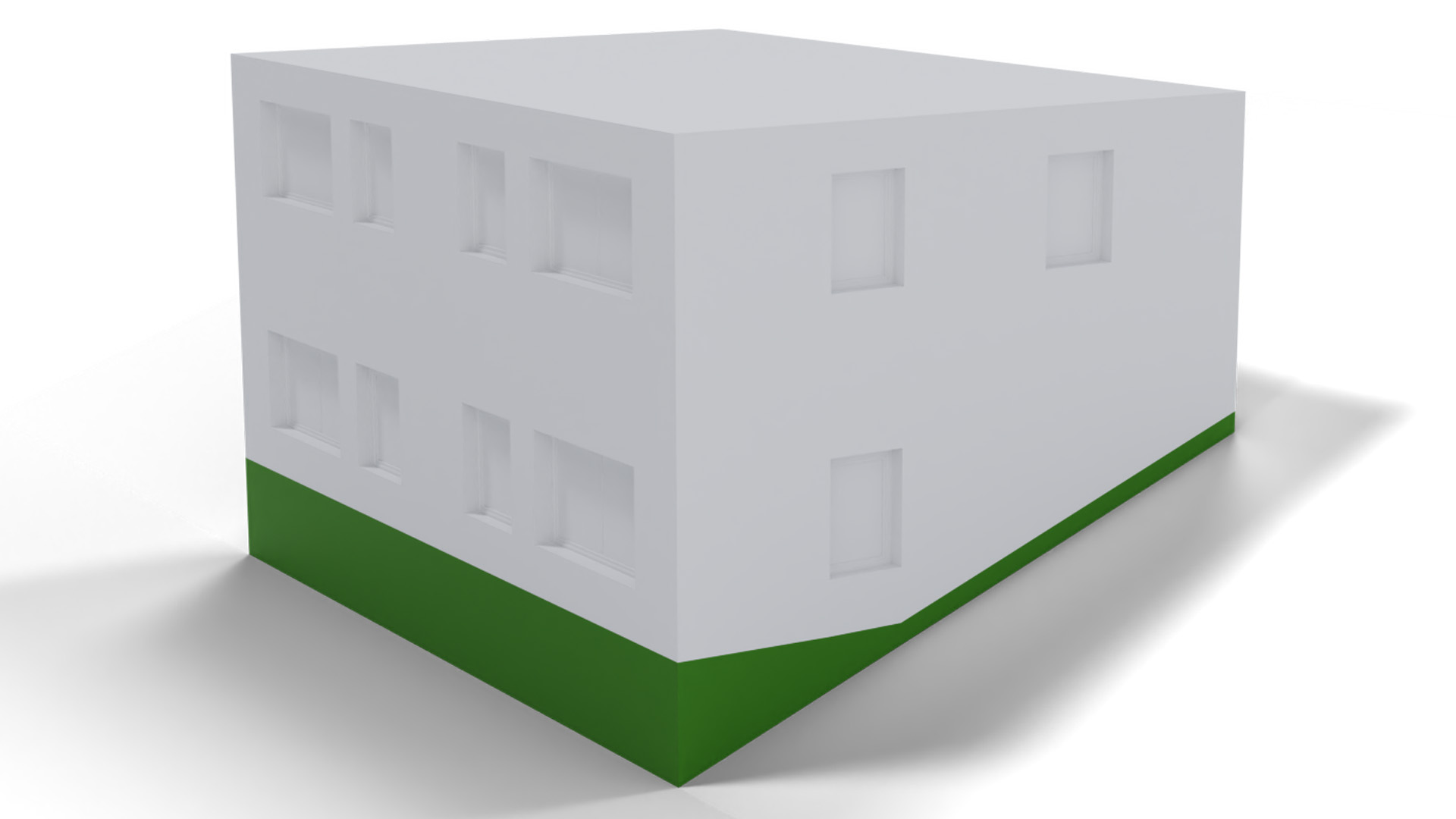

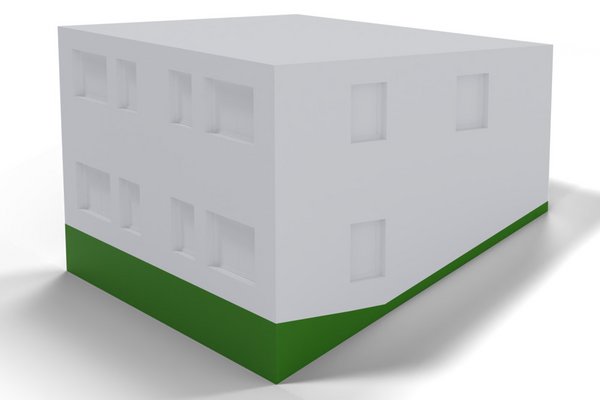

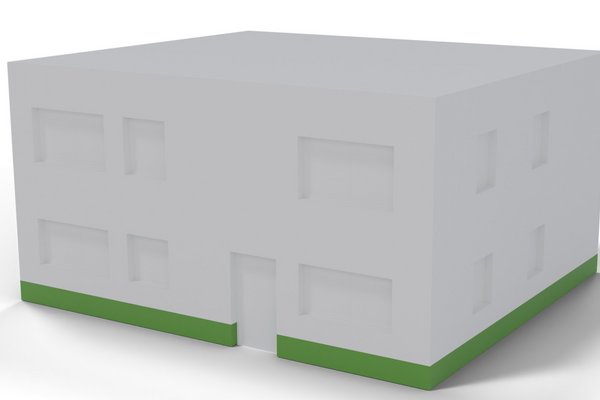

Jedes Gebäude hat einen klassischen Sockelbereich, der mittels WDVS in der Regel fassadengleich oder zurückspringend gedämmt wird. Doch der Sockel
endet nicht zwangsläufig immer und überall 30 cm über Geländeoberkante. tatsächlich gibt es noch verschiedene weitere Sockelbereiche im Fassadenverlauf. Für diese gelten teilweise abweichende Regelungen in Bezug auf den Brandschutz, was die Planung und Ausführung des WDVS dort besonders anspruchsvoll macht. HECK SOQEL A2 hingegen funktioniert überall, für lückenlos Steinwolle-gedämmte Gebäude.
HECK SOQEL A2
Zulassung, Kalkulationshilfe, Broschüre

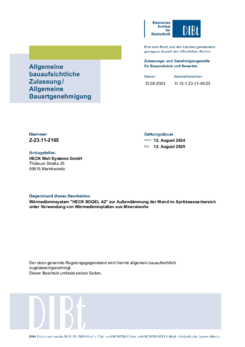

Erstes Sockel-Dämmsystem mit Steinwolle | Zulassung (AbZ) Z-23.11-2165
Wärmedämmsystem zur Außendämmung der Wand im Spritzwasserbereich unter Verwendung von Wärmedämmplatten aus Mineralwolle.
Download
Kalkulationshilfe HECK SOQEL A2 (Excel)
Bitte im LOGIN anmelden, um dieses Dokument herunterladen zu können.

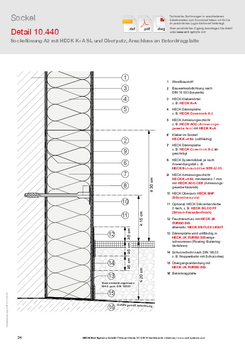

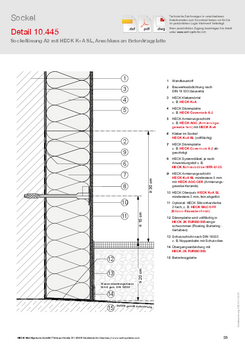

Detailzeichnungen
HOLEN SIE SICH DIE DETAILS!

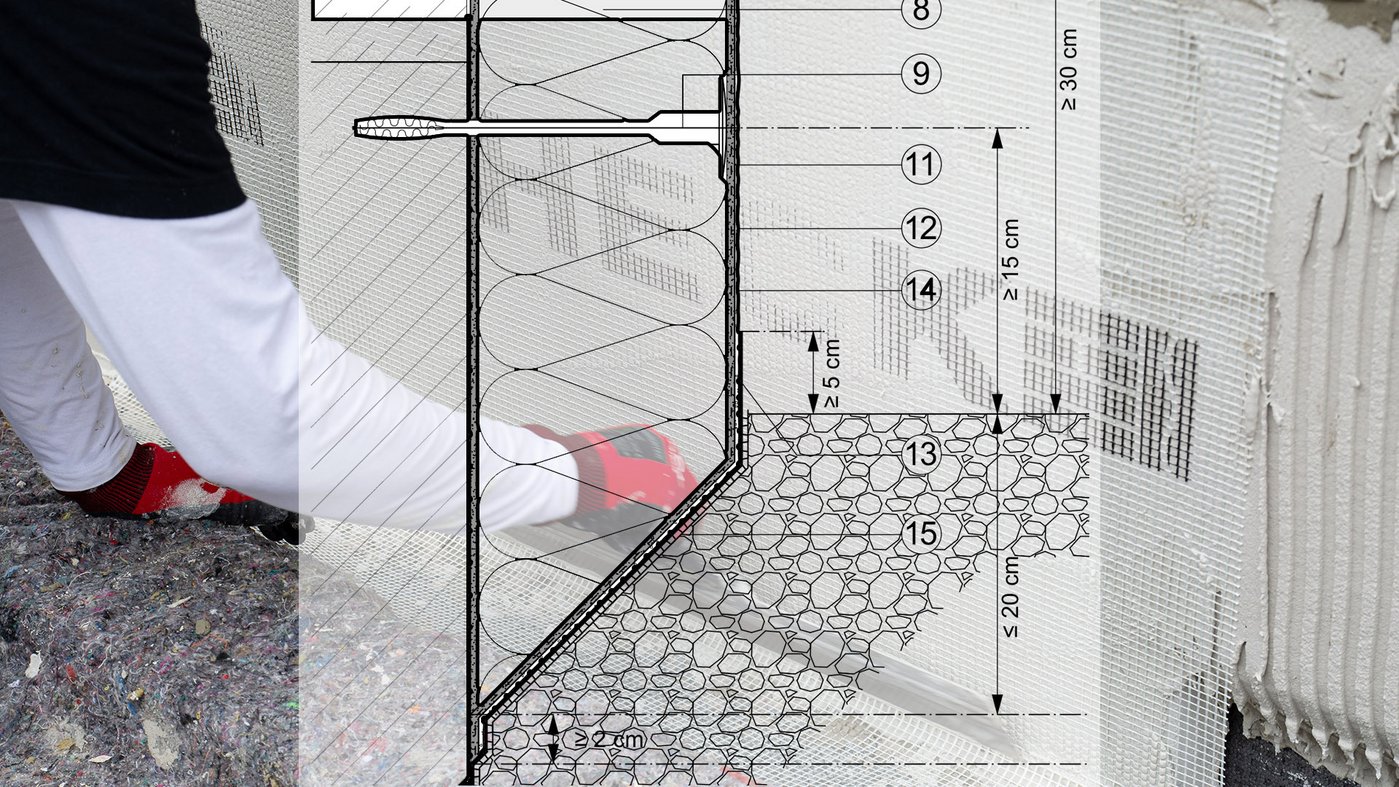

Die Detailzeichnungen zeigen verschiedene Szenarien von Sockelsystemen, in denen das HECK SOQEL A2 System zum Einsatz kommt.
Sie können sich diese Details nach der kurzen Registrierung im Login-Bereich herunterladen. Zusätzlich finden Sie im Login-Bereich diese Details auch noch in den Dateiformaten DWG und DXF.
Download

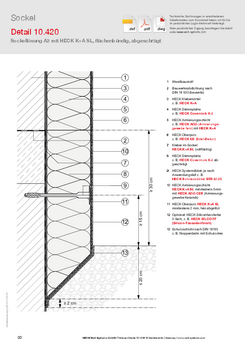

Sockellösung A2 mit HECK K+A SL, flächenbündig, abgeschrägt
Bitte im LOGIN anmelden, um dieses Dokument herunterladen zu können.

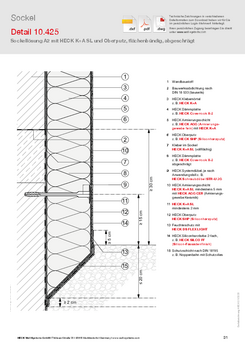

Sockellösung A2 mit HECK K+A SL und Oberputz, flächenbündig, abgeschrägt
Bitte im LOGIN anmelden, um dieses Dokument herunterladen zu können.

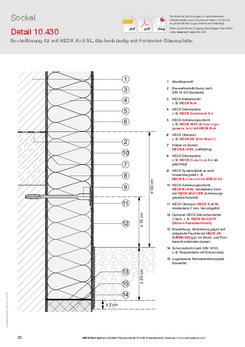

Sockellösung A2 mit HECK K+A SL, flächenbündig mit Perimeter-Dämmplatte
Bitte im LOGIN anmelden, um dieses Dokument herunterladen zu können.

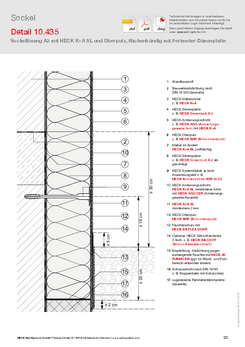

Sockellösung A2 mit HECK K+A SL und Oberputz, flächenbündig mit Perimeter-Dämmplatte
Bitte im LOGIN anmelden, um dieses Dokument herunterladen zu können.

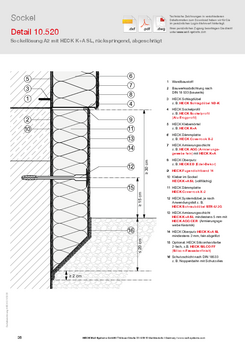

Sockellösung A2 mit HECK K+A SL, rückspringend, abgeschrägt
Bitte im LOGIN anmelden, um dieses Dokument herunterladen zu können.

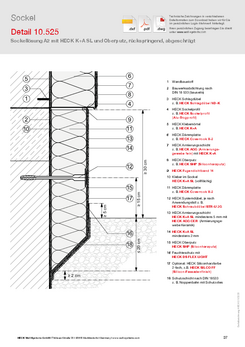

Sockellösung A2 mit HECK K+A SL und Oberputz, rückspringend, abgeschrägt
Bitte im LOGIN anmelden, um dieses Dokument herunterladen zu können.

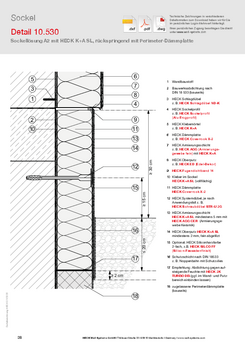

Sockellösung A2 mit HECK K+A SL, rückspringend mit Perimeter-Dämmplatte
Bitte im LOGIN anmelden, um dieses Dokument herunterladen zu können.

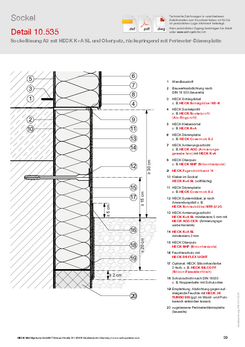

Sockellösung A2 mit HECK K+A SL und Oberputz, rückspringend mit Perimeter-Dämmplatte
Bitte im LOGIN anmelden, um dieses Dokument herunterladen zu können.
FAQ - Die wichtigsten Fragen und Antworten
Gibt es für Sockel-Dämmsysteme eine Zulassung?
HECK SOQEL A2 ist das erste geprüfte und zugelassene, nicht brennbare Steinwolle-Sockeldämmsystem, Zulassungs-Nr. Z-23.11-2165.
Auf welche Untergründe kann das HECK SOQEL A2 Sockelsystem verklebt werden?
Der Untergrund muss dafür fest, trocken, fett- und staubfrei sein. Der Untergrund muss eine ausreichende Tragfähigkeit für den Einsatz von Dübeln besitzen. Bei Untergründen aus Mauerwerk ohne Putz oder Beton ohne Putz kann eine ausreichende Festigkeit in der Regel ohne weitere Nachweise vorausgesetzt werden. Größere Unebenheiten müssen mechanisch egalisiert oder durch einen geeigneten Putz ausgeglichen werden.
Muss der Sockel mit einem zusätzlichem Feuchteschutz versehen werden?
Der HECK K+A SL ist in der Anwendung mit 7 mm Gesamtdicke (5 mm Armierung + 2 mm gefilzt) ein Feuchteschutz als MDS (Mineralische Dichtschlämme) mit Prüfzeugnis (geregelt in DIN 18533 Tabelle 8). Bei Farbanstrichen oder Siliconharzputz im erdberührten Bereich ist ein zusätzlicher Feuchteschutz (HECK DS FLEX Light) in diesem Bereich erforderlich (bis ca. 5 cm GOK).
Kann auch die Mineralwolle-Lamelle im Sockel verklebt werden?
Ja, auch die HECK MW-Lamelle 040-II kann im Sockelsystem eingesetzt werden.
Gibt es eine Steinwolle-Sockeldämmplatte mit einem extra Format?
Nein, das ist im Sockeldämmsystem HECK SOQEL A2 nicht notwendig! Vom Sockel bis zum Dachansatz kann mit der HECK Coverrock X-2 bei fassadengleichem Sockel durchgedämmt werden. Bei rückspringenden Sockeln muss die HECK Coverrock X-2 ggf. zugeschnitten werden.
Können die fertiggestellten Sockelflächen zusätzlich gestrichen werden?
Ja, die fertiggestellten Sockelflächen können zum Beispiel mit HECK SILCO FF (Silicon Fassaden-Finish) gestrichen werden.
Eine Grundierung ist nicht erforderlich. Im erdberührten Bereich muss die Farbe – wie bei jedem anderen Sockeldämmsystem auch – vor Feuchtigkeit geschützt werden (z.B. durch HECK DS FLEX Light).

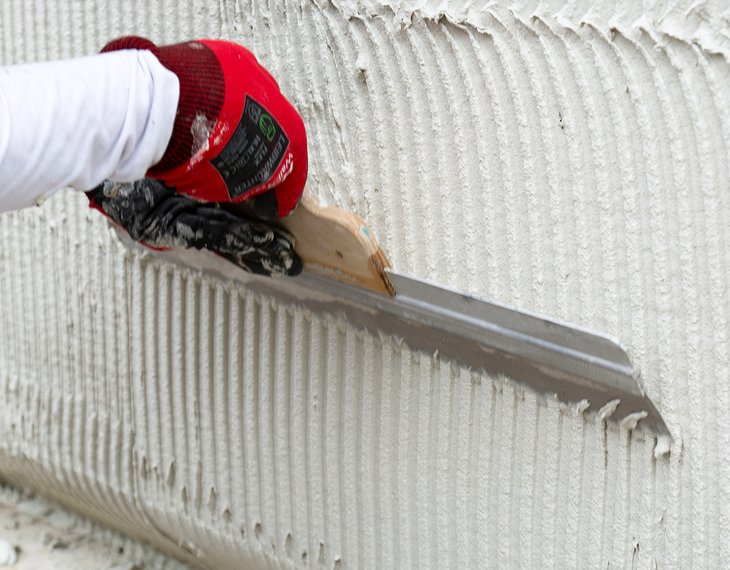

Wie kann gewährleistet werden, dass die vorgeschriebene Schichtdicke des HECK K+A SL von 7 mm eingehalten wird?
Empfehlung: HECK K+A SL mit einer 10 mm Zahntraufel aufziehen und die Stege antrocknen lassen. 2-3 Stunden später (oder am nächsten
Tag) noch einmal über die gesamte Fläche mit HECK K+A SL überziehen (Stege verfüllen).
